（有影）屋主必看！達人手把手教戰新屋弱電箱檢測法
【5168實價登錄比價王x弱電通】屋主必看！達人手把手教戰新屋弱電箱檢測法。影片來源：5168實價登錄比價王 YouTube頻道
要入住新房子前，通常要了解家中水、電布局，像是不同空間的水源同步打開，會不會互相搶水？電路則要注意供給大瓦數的使用場域，例如廚房家電櫃區，是否有必要另外安置一條專用迴路等考量。
牽涉電路或網路配置等，追溯其源就須留意到家中的弱電箱內的各種配件和插孔。在驗屋階段，屋主應該如何檢查、又有哪些簡易的探測方式、儀器，可協助民眾快速掌握家中的電路配置？
本期「5168實價登錄比價王」與「弱電通」共推圖卡專題與影片輔助，跟隨弱電達人的檢查方法，帶大家一探究竟這個「神祕小方盒」的功用吧！
弱電箱內部配置及功能
首先在箱子最右上角是電源，弱電通小羅提到，民眾一般在弱電箱裡最終可能會接到數據機、一些網路交換器，或其他設備等，均需使用到電源，所以此處為預留電源用。

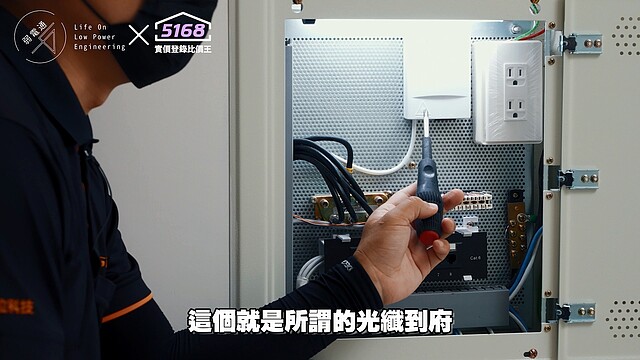

在預留電源插座旁的則是所謂的「光纖到府」，通常新大樓都會預留提供光纖到府，未來住戶如有申請中華電信的光纖網路，下方對應的即為光纖用的數據機。
箱盒下方有好幾條黑色的線，即為電視線，而金色即「電視分配器」，住戶若後續使用，有收看第四台的習慣，則可安裝機上盒。
目前大多新建築中，電視分配器它是一定用的，可將未標示清楚的線路，事後自行標記。另外，還有一個為「C型端子板」，主要功用為連結電話線路。

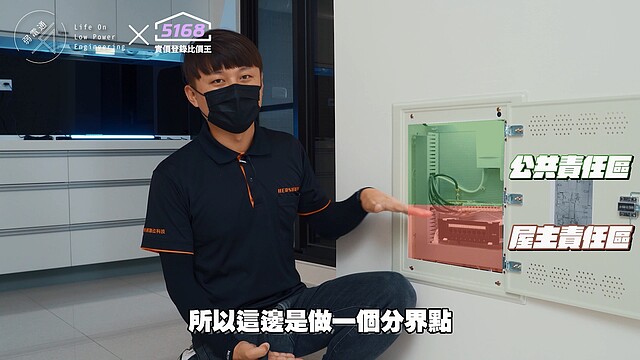

弱電箱：分界的責任歸屬
師傅小羅提到，以一間約20多坪的房子，可能有客廳、主臥、次臥，甚至廁所也有電話的點位，無論如何，最終會集中至弱電箱內。屋主可依「C型端子版」釐清責任歸屬區，日後萬一線路突遇狀況，要溯源查問題，可依此為標準：
- 在C型端子板「下方」：多為自備線路匯聚而成，所以屬於屋主責任區。
- 在C型端子板「上方」：會回到大樓主幹線的「公共分接箱」中，則屬公共責任區。
接著黑色面板，為跳線面板，俗稱PANEL，主要作「集結」用。面板左側一綑包裹住的「進線點」，分布數個網路點，以圖紙對照分別標註 C1、C2、C3、C4、C5、C6。（*C代表網路）
由於《建築物屋內外電信設備技術施工規範》規定，大樓均須做「層端測試」，也就是不論電視旁的終端、弱電箱這一端，兩邊都要做層端測試，經過專業測試後，仍須出具專業報告才能通過檢測。
什麼是「層端測試」？一邊是資訊插座、另一邊也是資訊插座，即為「層端」；換言之，若一邊是資訊插座，但另一頭卻是水晶接頭，就不是層端，該測試結果將不被認可。
目前新大樓都有做這種PANEL，弱電通小羅強調，這樣的好處在於從PANEL到客廳，主臥室的資訊插座上面，這一段線路不必動它，如果要跳線，只需拿著一條網路線插它，再接設備，沒要用到拔掉即可，整體箱內的視覺看起來較統一整潔。
弱電箱實作測試：網路線孔
準備一組「網路測試器」，主要有3個步驟：
- 把接口接上並開啟電源
- 兩種跳燈模式：手動按壓TEST鈕／AUTO模式(一人操作適用)
- 拿起另一個「接收儀器」至每個接收端點作測試
※「網路測試器」可能會遇到以下幾種顯示狀況：
- 線路「正常」：兩端的1到8號燈號，都「按順序亮燈」。
- 「網線斷線」或「接頭沒做好」，導致接收端會有某些燈號不亮，需更換線路或檢查接頭狀況。
- 網路線水晶接頭端錯位：若兩端資訊插座插上網路線後，接收端產生不按順序跳燈之情形，請檢查兩端水晶接頭狀況，重新製作RJ45接頭。
知道了原理與燈號顯示狀況後，可按變電箱上的圖紙標示位置一一檢測。測試期間應如何分辨孔位類別？小羅提醒，資訊插座和網路的孔位相對較大、電話孔則較小，也可透過原有標示物清楚知道對應的孔位。
網路線有八芯線，測試期間僅能證明第一條線到第八條線都是「有通的」，並不能代表「線路品質」，小羅強調一條線路品質的好與壞，和這條網路線本身材質及兩頭的施工品質，也都有關係。

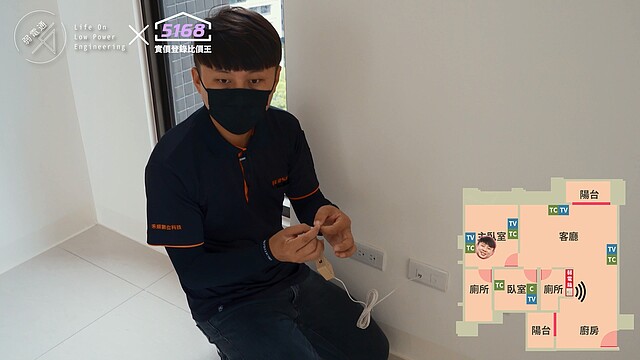

弱電箱實作測試：電話線
- 設備：蜂鳴器1個、插PIN線1條。
- 原理：蜂鳴器會響是因負極導通通電後產生叫聲。在弱電箱這端接上蜂鳴器，於電話接線口那端用電話盒接線短路。當整條線路形成一個迴路時，電流通過線路，蜂鳴器產生聲響，也就代表電話線路正常。

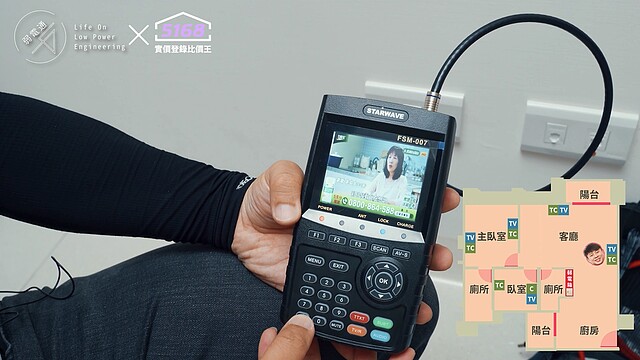

最後階段測試「電視訊號」，只要確認大樓本身已有數位訊號進來，就可拿測試器，檢測TV終端的地方。同樣進到屋內有TV訊號的各空間，重複以下步驟即可：將電視線分別接在電視孔及檢測器兩端，查看是否有電視畫面出現在檢測器小螢幕上，並觀察畫面的強度就可以了。
